Descripción
Descripción del producto

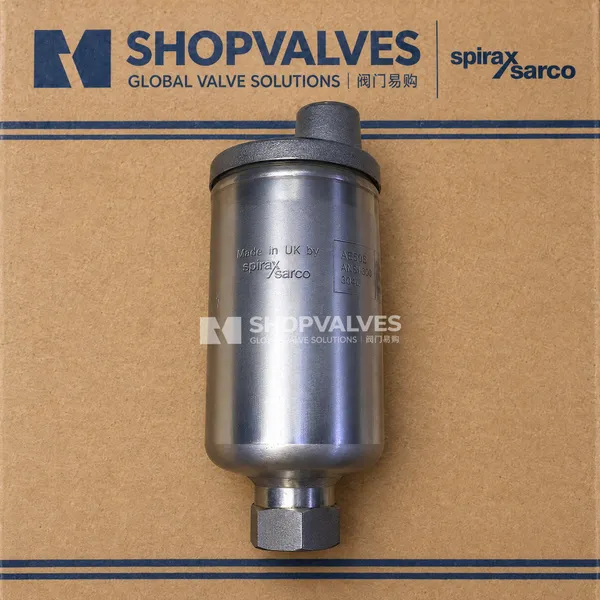

El eliminador de aire y gas automático Spirax Sarco AE50S está diseñado para sistemas de líquidos con el fin de purgar el aire y los gases atrapados. La eliminación de estos gases evita bloqueos por aire y mantiene la eficiencia de circulación del fluido. La unidad presenta una construcción completamente soldada con un cuerpo fabricado en acero inoxidable austenítico 304L. El diseño sellado no requiere mantenimiento y funciona automáticamente mediante un mecanismo de flotador.
Características principales
- Construcción del cuerpo en acero inoxidable austenítico 304L soldado.
- Diseño sellado libre de mantenimiento, sin repuestos disponibles.
- Cumple con la Directiva Europea de Equipos a Presión 2014/68/EU.
- Disponible con certificación de materiales EN 10204 3.1 para el cuerpo, la tapa y la conexión de entrada como estándar.
- Funcionamiento automático mediante un flotador interno y mecanismo de palanca de acero inoxidable AISI 316L.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Conexión de entrada | 3/4” hembra BSP T Rp (ISO 7-1) o NPT |
| Conexión de salida | 1/2” hembra BSP T Rp (ISO 7-1) o NPT |
| Condiciones de diseño del cuerpo | ANSI 300 |

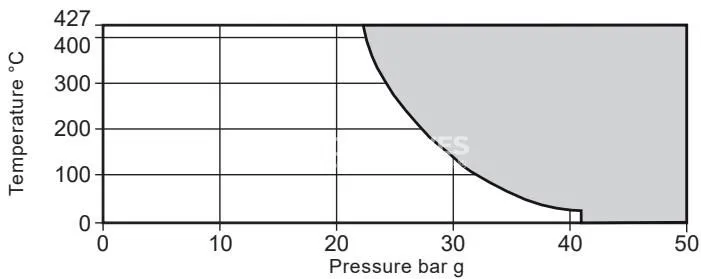

| Presión máxima admisible (PMA) | 41.4 bar g @ 30 °C |
| Temperatura máxima admisible (TMA) | 427 °C |
| Temperatura mínima admisible | -254 °C |
| Presión máxima de funcionamiento (PMO) | 41.4 bar g @ 30 °C |
| Temperatura máxima de funcionamiento (TMO) | 427 °C @ 23.6 bar g |
| Temperatura mínima de funcionamiento | -60 °C |
| Presión diferencial máxima (ΔPMX) | 30 bar g |
| Presión máxima de prueba hidráulica en frío | 63 bar g |
| Gravedad específica mínima del líquido | 0.65 |

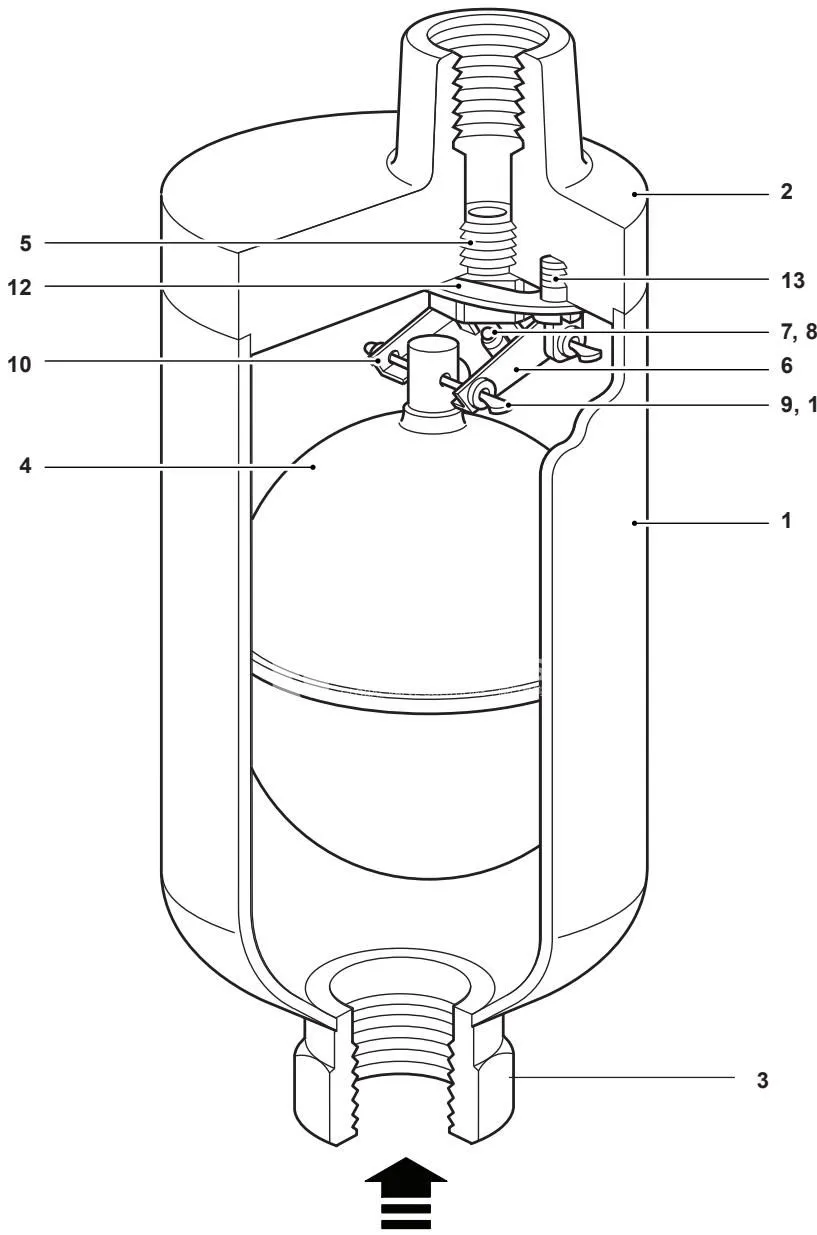

Materiales de construcción
| Pieza | Material | Norma |
|---|---|---|
| Cuerpo | Acero inoxidable austenítico | ASTM A240 304L |
| Tapa | Acero inoxidable austenítico | ASTM A182 304L |
| Conexión de entrada | Acero inoxidable austenítico | AISI 304 |
| Flotador | Acero inoxidable austenítico | AISI 316L |
| Asiento de válvula | Acero inoxidable austenítico | ASTM A276 316 |
| Palanca | Acero inoxidable austenítico | AISI 304 2B |
| Cono de válvula | Acero inoxidable | X30 Cr 13 |

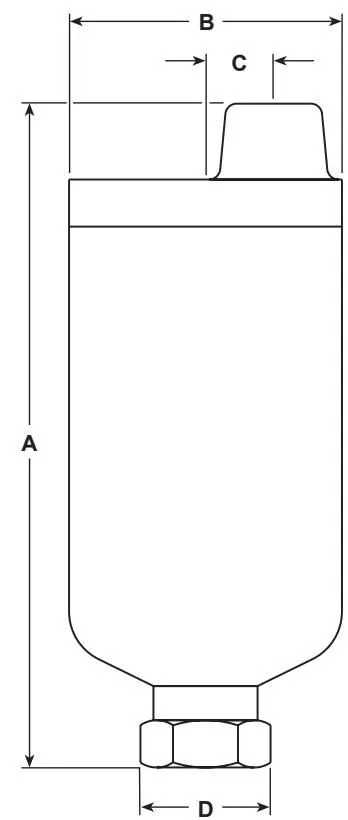

Dimensiones y peso
| A | B | C | D | Peso |
|---|---|---|---|---|
| 175 mm | 79 mm | 18.5 mm | 32 (A/F) | 1 kg |
Aplicaciones
- Sistemas de líquidos que requieren purga automática de aire y gases.
- Aplicaciones de agua sobrecalentada (requiere la instalación de 1 a 2 metros de tubería vertical de 3/4” antes de la entrada, y tubería de salida dimensionada para acomodar el vapor revaporizado).
Instalación y funcionamiento

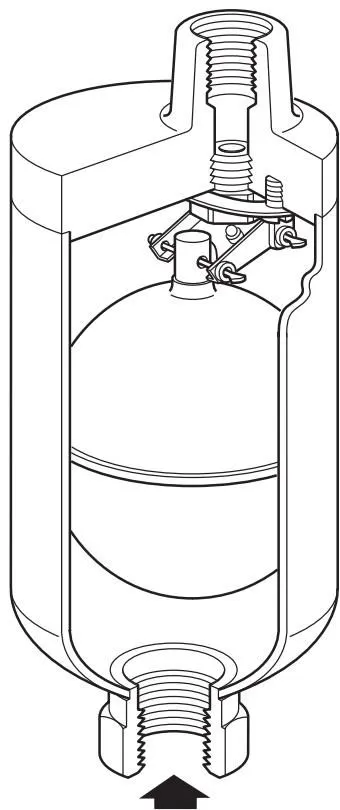

El AE50S debe instalarse verticalmente con la entrada en la parte inferior. En el arranque, el eliminador de aire está abierto, permitiendo que el aire pase a través de la válvula principal. Tan pronto como el agua alcanza el eliminador, el flotador se eleva y el mecanismo de palanca cierra la válvula. Cuando llega más aire, desplaza el agua, haciendo que el flotador caiga y abra la válvula. Dado que los eliminadores de aire automáticos gotean agua al descargar aire, se recomienda canalizar la descarga a un punto visible seguro o a un drenaje mediante una ruptura de aire.

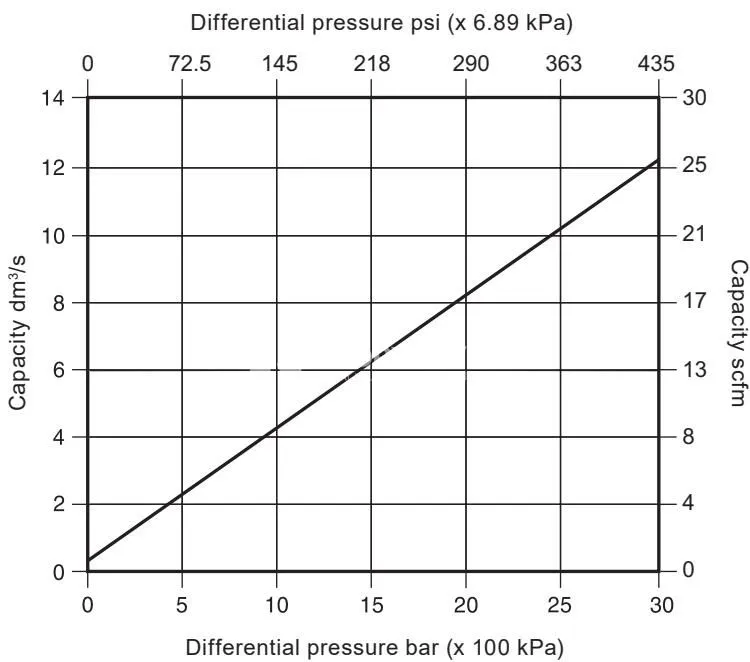

Capacidad de descarga de aire libre
El gráfico de capacidad de descarga se basa en aire a 15 °C. Si la temperatura del aire difiere, la capacidad del gráfico se puede corregir multiplicándola por 289 / (273 + T), donde T es la temperatura real en °C. Se puede asumir que la temperatura del aire es igual a la temperatura del agua.
