产品概述

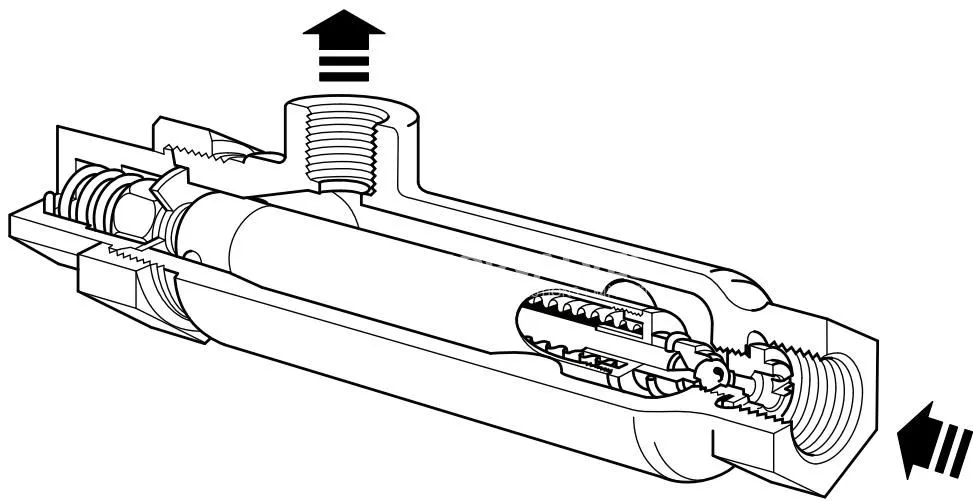

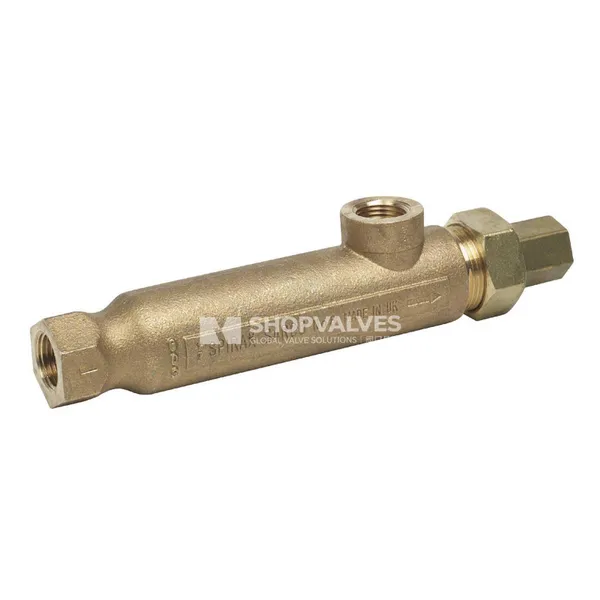

斯派莎克 Spirax Sarco No.8 定温排放液体膨胀式蒸汽疏水阀。该疏水阀设计用于在预设温度下排放冷凝水，适用于关机后排放冷凝水的应用场合。其内置油填充感温元件，在起机冷态下阀门全开，可自由排放冷态冷凝水、空气和其他不凝性气体。

核心特点

• 排放温度可在 60°C 至 100°C（140°F 至 212°F）之间进行调节。
• 提供 1/2” BSP 或 NPT 螺纹连接。
• 采用炮铜阀体，配备不锈钢阀芯和阀座。
• 冷态下阀门完全开启，可快速排除空气和冷态冷凝水。

技术规格

压力和温度限制

参数	数值
阀体设计条件	PN25
PMA (最大允许压力)	25 bar g @ 110 °C (327 psi g @ 230 °F)
TMA (最大允许温度)	250 °C @ 12 bar g (482 °F @ 174 psi)
最小允许温度	-29 °C (-20 °F)
PMO (饱和蒸汽下最大工作压力)	17 bar g (247 psi g)
TMO (最大工作温度)	232 °C @ 15 bar g (450 °F @ 218 psi)
最小工作温度	0 °C (32 °F)
设计冷态最大水压试验压力	38 bar g (551 psi g)

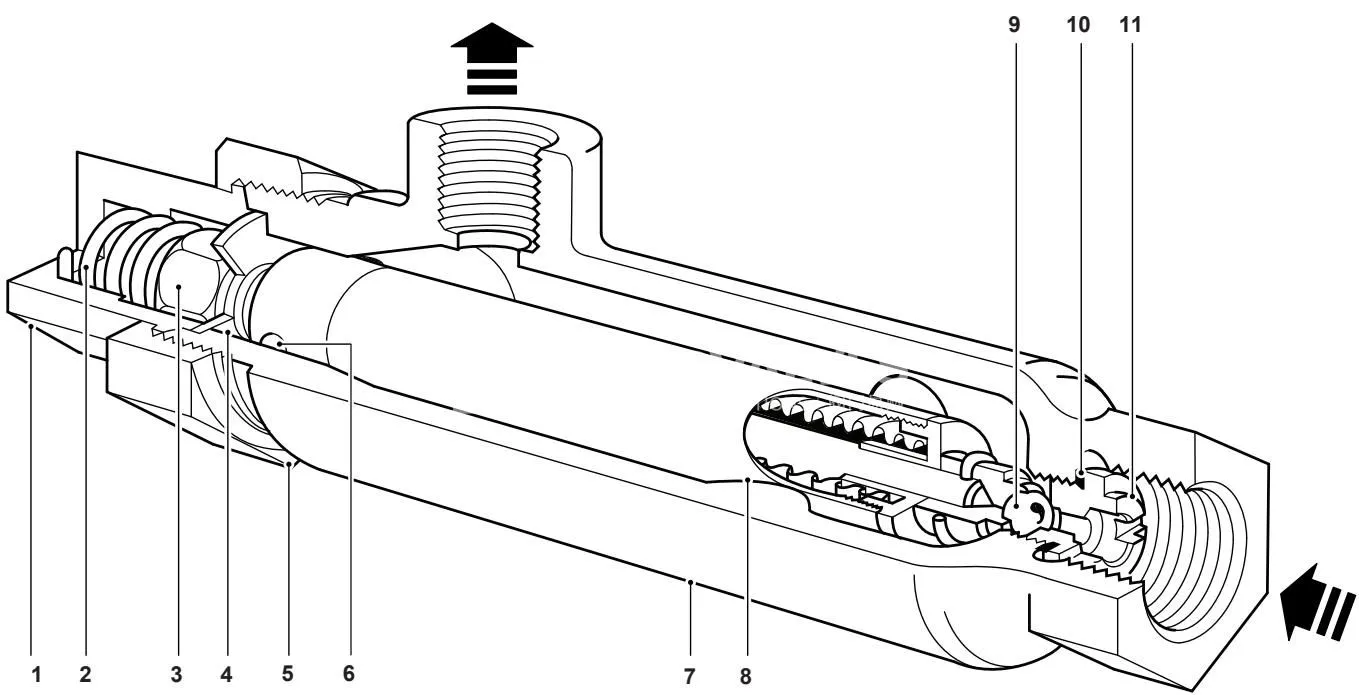

材质

序号	部件	材质	标准
1	调节螺帽	黄铜	BS EN 12165 CW 617N
2	弹簧	不锈钢	BS 970 302 S31
3	元件螺帽	黄铜	BS EN 12165 CW 617N
4	垫圈	黄铜	BS 2870 CZ 108
5	调节锁定螺帽	黄铜	BS EN 12165 CW 617N
6	导承螺丝	黄铜	BS 2872 CZ 108
7	阀体	炮铜	BS EN CC 491K
8	热静力元件	黄铜	-
9	阀芯	不锈钢	AISI 440B
10	阀座垫片	铜	BS 2870 C102
11	阀座	不锈钢	BS 970 431 S29

尺寸和重量

口径	A	B	C	重量
1/2”	215 mm	137 mm	32 mm	1.2 kg

排量

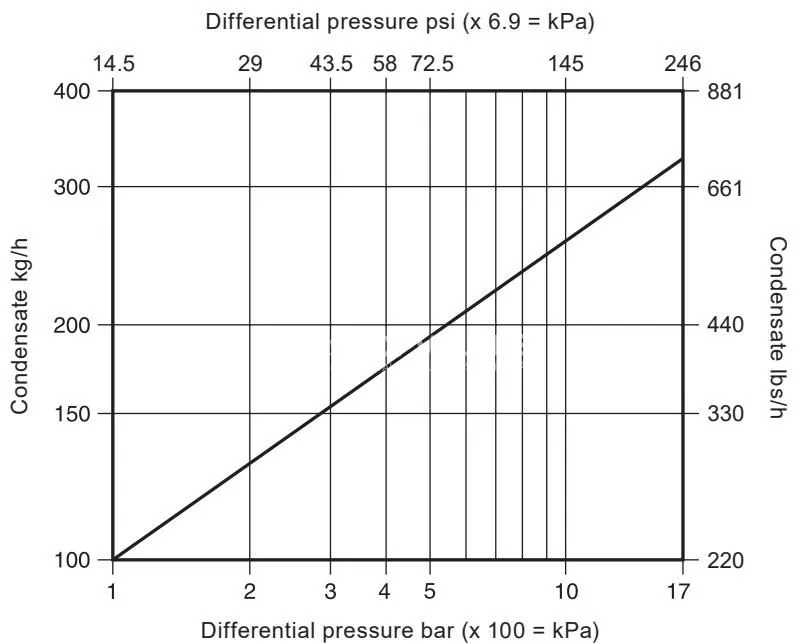

图示疏水阀排量是调节螺丝打开 3 圈，在 80 °C 时的冷凝水排放量。

适用范围

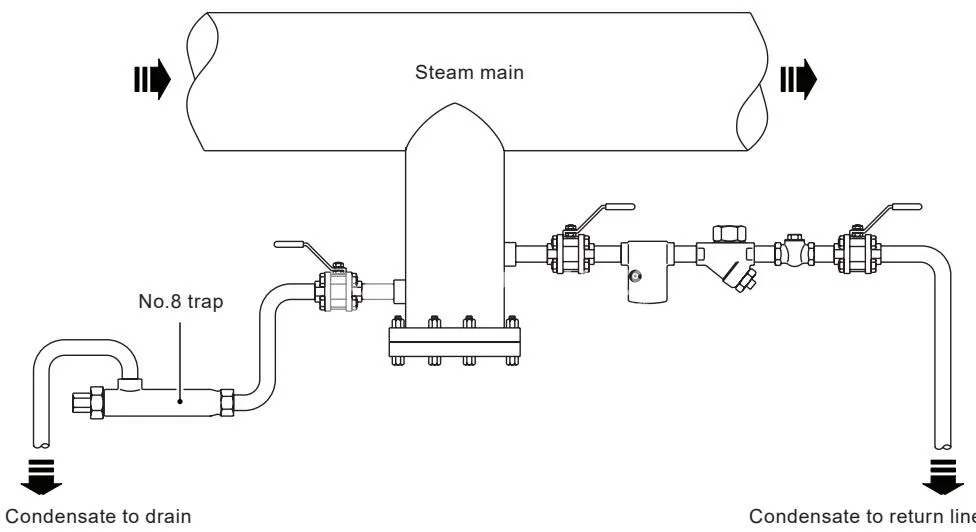

• 关机后排放冷凝水的疏水阀（出口必须朝上，以保证感温元件完全浸没）。
• 主管疏水阀的旁路（疏水直接接入到冷凝水回收管道）。
