描述
产品概述

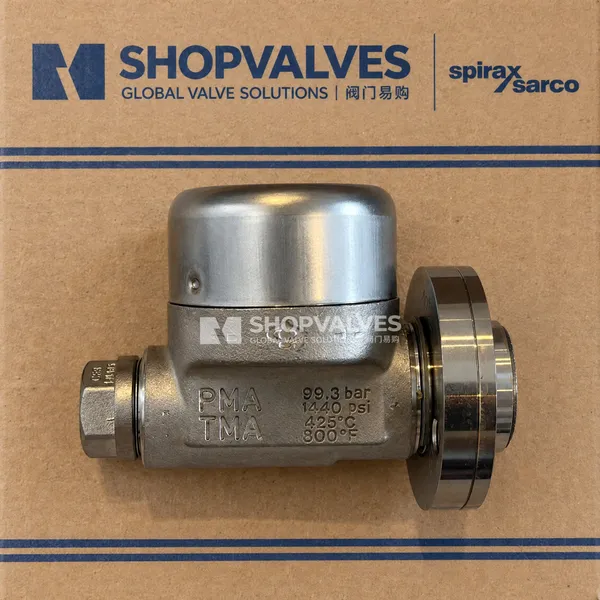

斯派莎克 Spirax Sarco UTDS46M 是一款热动力型蒸汽疏水阀。该疏水阀专为小排量应用中的冷凝水排放和阻汽设计，通过两个螺钉与合适的管道连接器相连，实现快速便捷的安装与更换。
核心特点
- 采用可维修的不锈钢结构。
- 配备内置过滤网、排空气阀、隔热罩和可更换阀座。

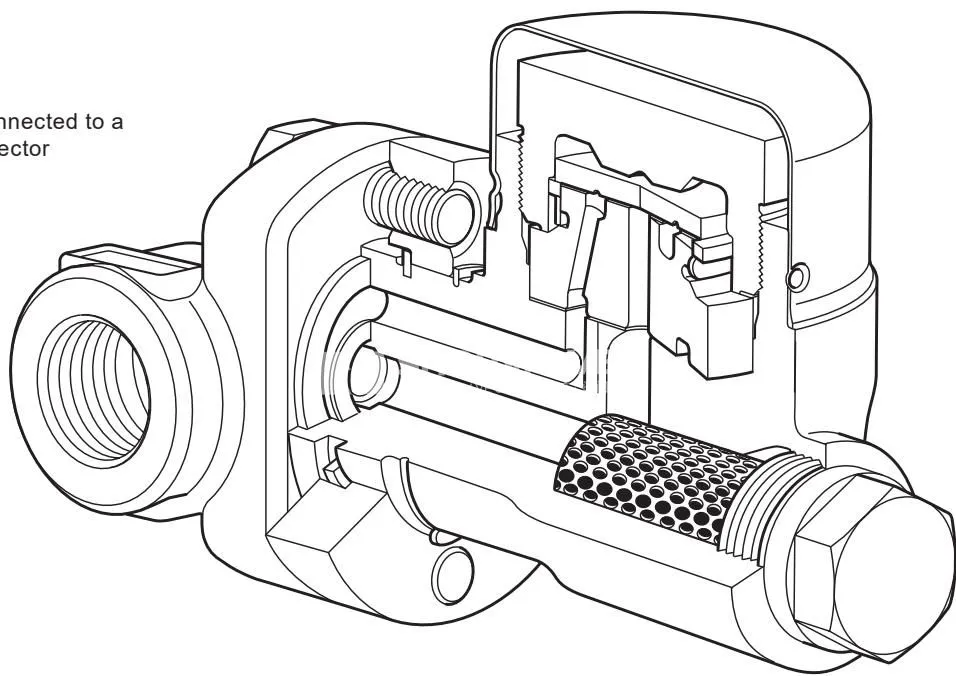

- 可与 PC10HP、PC3_ 或 PC4_ 管道连接器配合使用。
- 可选配 BDV2 一体式排污阀（预装或作为改造套件提供）。
- 符合欧洲压力设备指令 2014/68/EU 的要求。
- 可提供 EN 10204 3.1 证书。

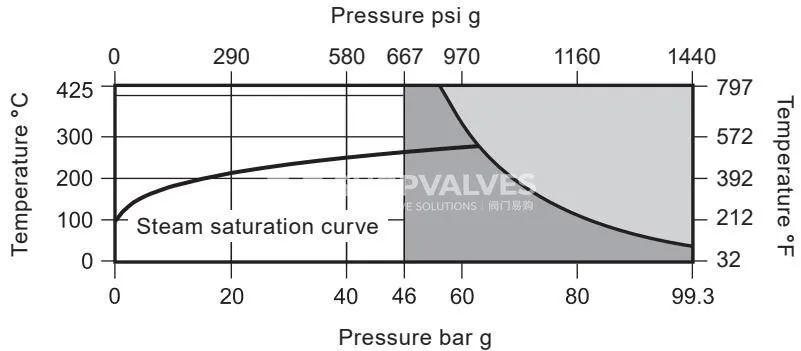

技术规格
| 参数 | 数值 (ASME Class 600) |
|---|---|
| PMA (最大允许压力) | 99.3 bar g @ 38 °C |
| TMA (最大允许温度) | 425 °C @ 56 bar g |
| 最低允许温度 | -40 °C |
| PMO (最大工作压力) | 46 bar g @ 425 °C |
| TMO (最大工作温度) | 425 °C @ 46 bar g |
| 最低工作压力 | 1.5 bar g |
| 最低工作温度 | 0 °C |
| PMOB (最大工作背压) | 不超过上游压力的 80% |
| 设计最大冷态水压试验压力 | 149 bar g |
| 重量 (近似) | 1.75 kg |

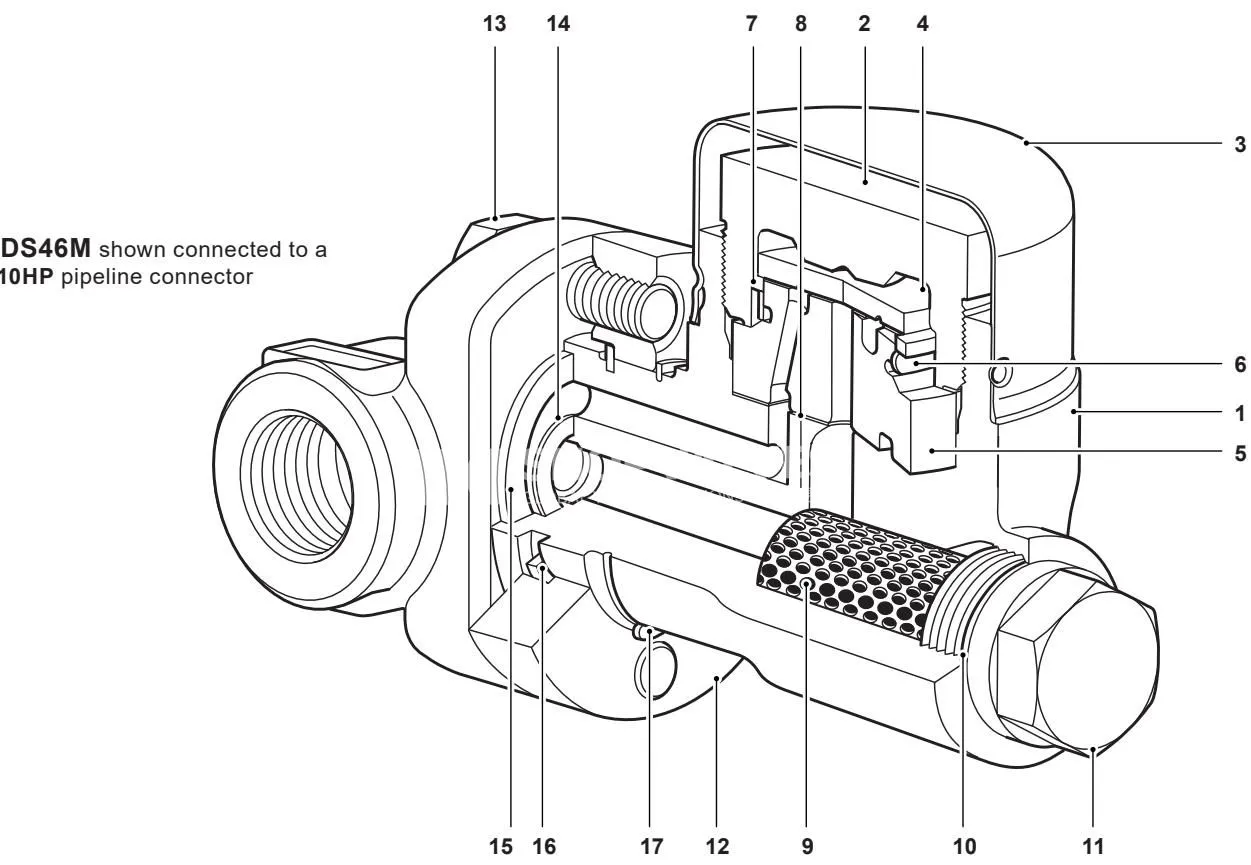

材质
| 部件 | 材质 | 标准 |
|---|---|---|
| 阀体 | 不锈钢 | 1.4308/ASTM A351 CF8 |
| 阀盖 | 不锈钢 | 1.4301/ASTM A479 304 |
| 隔热罩 | 不锈钢 | EN 10088-1 1.4301 |
| 碟片 | 硬化钢 | 1.2379 |
| 阀座 | 硬化钢 | 1.2379 |
| 过滤网 | 不锈钢 | ASTM A478 316L |
适用范围
- 最高工作压力为 46 bar g 的小排量蒸汽、空气或冷凝水/水系统（压力设备指令 2 类流体）。
- 推荐水平安装，且隔热罩位于顶部。
