产品概述

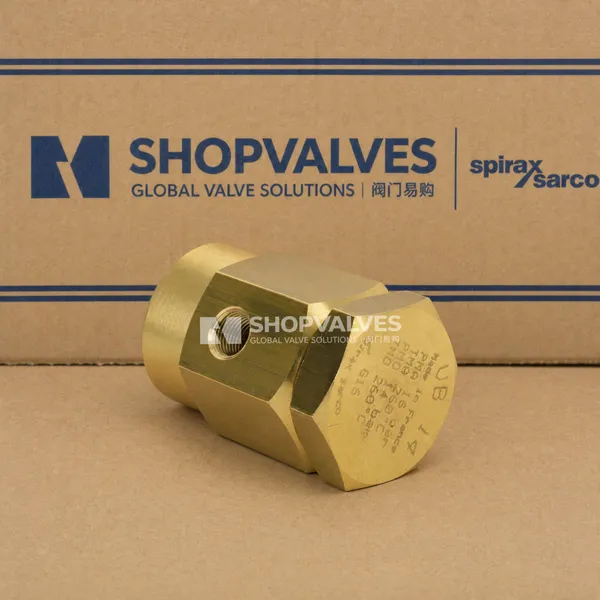

斯派莎克 Spirax Sarco VB14 是一款采用黄铜制造的小型通用破真空阀。该阀门用于冷凝蒸汽和液体系统，可保护蒸汽设备和过程设备免受真空影响，同时确保冷凝水从管道和储罐中有效排出。

核心特点

• 采用黄铜阀体和阀帽，配备高精度表面的不锈钢阀芯和阀座，确保严密关闭。
• 打开阀门所需的压差 (Dp) 为 4.6 mm Hg。
• 流量系数 (Kv) 为 0.52。
• 关闭性能符合 EN 12266-1 Rate E 标准。
• 可提供 EN 10204 2.2 测试证书。
• 免维修设计，发生故障时需更换整个组件。

技术规格

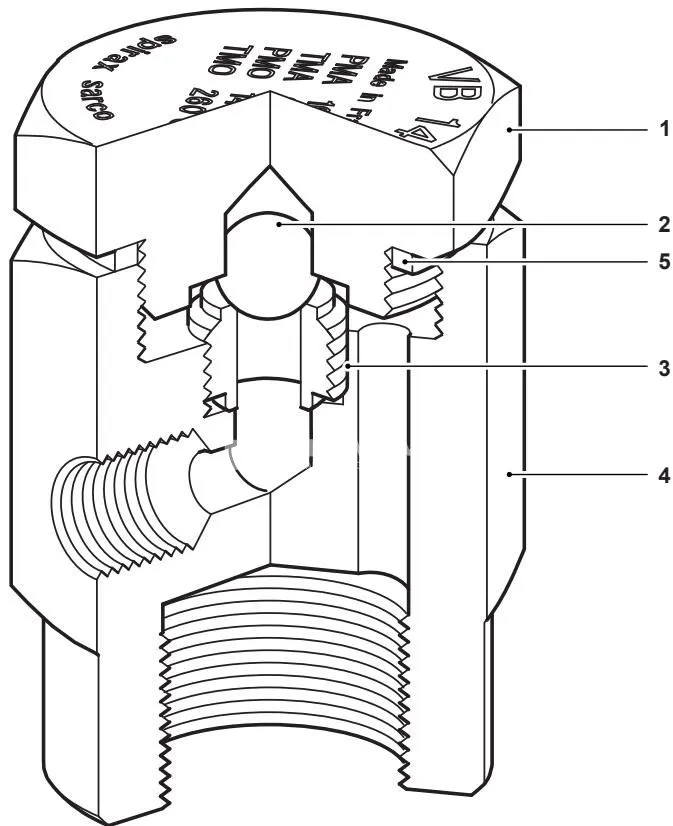

材质

序号	部件	材质	标准
1	阀帽	黄铜	Cu Zn 39 Pb3 / CU ZN 39 PB2
2	阀芯	不锈钢	Z 100 CD 17
3	阀座	不锈钢	Z15 CN 16 02
4	阀体	黄铜	Cu Zn 39 Pb3 / CU ZN 39 PB2
5	垫圈	不锈钢	AISI 304

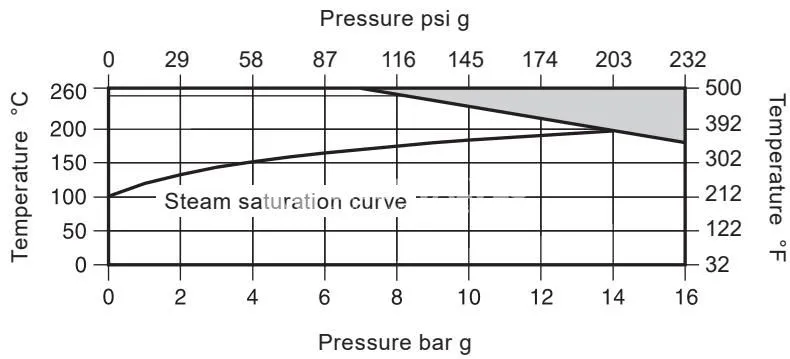

压力和温度限制

参数	描述	数值
阀体设计条件		PN16
PMA	最大允许压力	16 bar g @ 180 °C
TMA	最高允许温度	260 °C @ 7 bar g
	最低允许温度	-196 °C
PMO	饱和蒸汽下最大工作压力	14 bar g
TMO	最高工作温度	260 °C @ 7 bar g
	最低工作温度	0 °C
	设计最大冷态水压试验压力	24 bar g

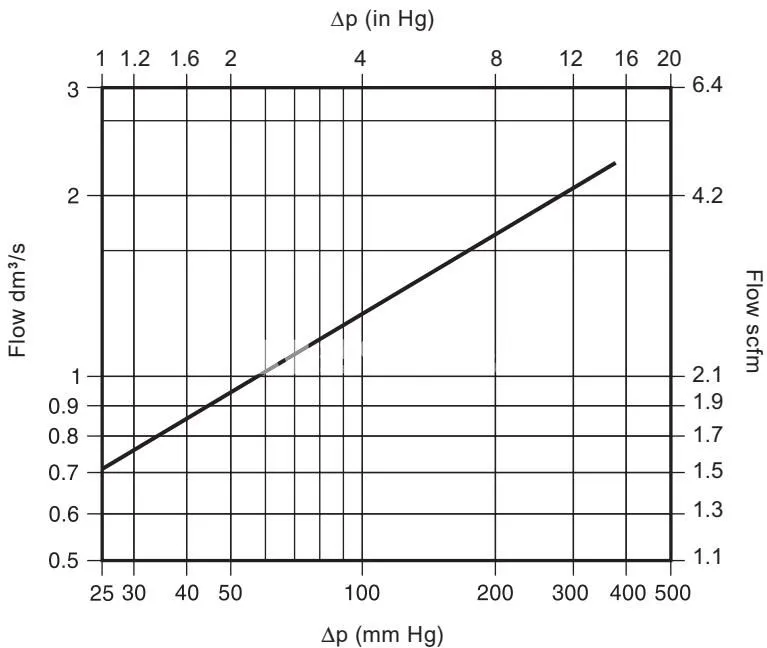

排量

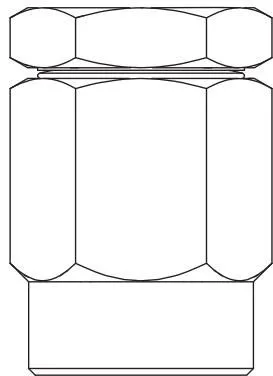

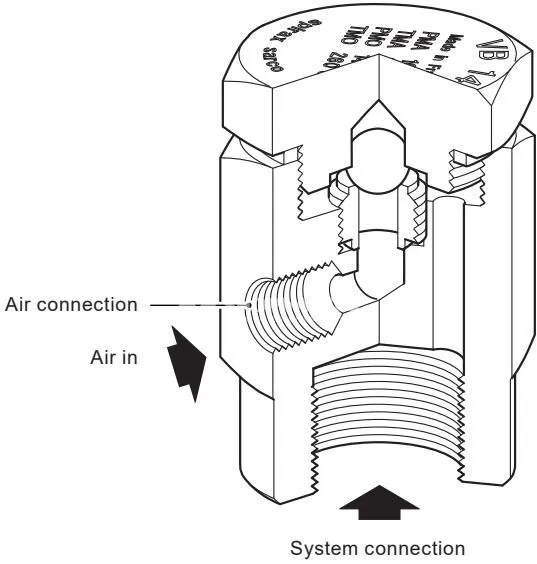

口径、连接与尺寸

• 系统连接口： 1/2” BSP 螺纹或 NPT 螺纹。
• 进气口连接处： 1/8” BSP 螺纹或 NPT 螺纹。

口径	A	B (A/F)	C	Kv	重量
1/2”	55 mm	34 mm	34 mm	0.52	0.35 kg

适用范围

• 冷凝蒸汽（蒸汽）系统的通用保护。
• 需要防止出现真空的液体系统。
• 需要有效排放冷凝水的管道和储罐。

安装与运行

VB14 破真空阀必须安装于垂直位置，系统连接口位于破真空阀的底部。如用于蒸汽系统，排空阀必须安装于系统的最高处，以防止阀被冷凝水浸没。

正常工作时，高精度表面的不锈钢球阀芯紧紧接触阀座，确保关闭。冷却时，蒸汽冷凝导致压力下降，阀芯保持在阀座上，直至上阀腔中的压力小于空气进口压力。出现真空点时，阀芯立即从阀座上升起，空气进入上阀腔，防止出现真空。
