描述
产品概述
斯派莎克 Spirax Sarco EL4600 系列是一款带有线性行程的电动执行器。该执行器接收比例信号进行调节控制，用于操作 DN15-DN50 的二通或三通阀门，实现工业流体系统的流量调节。
核心特点
- 提供 2000N 最大推力，行程为 20mm。
- 内置转矩开关，在过载时保护阀门和执行器。
- 自动设定系统可自动识别 0-100% 的行程范围。
- 提供 100 步或 200 步的速度选择。
- 同步马达在电压波动时保持稳定的运行速度。
- 配备手轮，支持断电时的手动操作。
- 外壳保护等级为 IP54 (DIN40050)，电机绝缘等级为 E (IEC)。
- 符合 EMC2226-04-01 安全认证及 EN60730-2-14(1997)、EN60730-1:2000 电磁兼容标准。
技术规格
| 规格参数 | EL4611 | EL4613 |
|---|---|---|
| 供给电源 | 220Vac ±10% 50Hz | 24Vac ±10% 50Hz |
| 最大推力 | 2000N (2KN) | 2000N (2KN) |
| 行程 | 20mm | 20mm |
| 执行器速度 | 0.36 mm/s | 0.36 mm/s |
| 功率 | 16.5 VA | 10 VA |
| 常规负载 | 0.069 A | 0.075 A |
| 电容 | 34 μF | 0.474 μF |
| 控制输入信号 | 0-10Vdc, 2-10Vdc, 4-20mA | 0-10Vdc, 2-10Vdc, 4-20mA |
| 控制输出信号 | 同输入信号类型 | 同输入信号类型 |
| 重量 | 大约 4 Kg | 大约 4 Kg |
| 工作温度 | -15°C 至 +65°C (5-95% RH) | -15°C 至 +65°C (5-95% RH) |
| 储存温度 | -40°C 至 +75°C (5-95% RH) | -40°C 至 +75°C (5-95% RH) |
| 最高介质温度 | 250°C | 250°C |
| 轭/基座材质 | 铸铝 | 铸铝 |
| 齿轮材质 | 钢 | 钢 |
| 电气接口 | PF½ | PF½ |
适用范围
- LE/LEA 系列控制阀 (DN15-DN50)。
- KE/KEA 系列控制阀 (DN15-DN50)。
- QL 系列三通阀 (DN15-DN50)。
到达 Class IV 关闭的最大压差
LE/LEA, KE/KEA (PTFE 和石墨阀杆密封)
| 阀门尺寸 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
|---|---|---|---|---|---|---|
| Kvs | 4 | 6.3 | 10 | 16 | 25 | 36 |
| PTFE 密封 (bar) | 40 | 40 | 38.3 | 19.8 | 12.0 | 6.7 |
| 石墨密封 (bar) | 40 | 40 | 27.7 | 14.3 | 8.5 | 4.7 |
QL 三通阀（PTFE 和石墨阀杆密封）
| 阀门尺寸 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
|---|---|---|---|---|---|---|
| Kvs | 4 | 6 | 10 | 17 | 25 | 35 |
| PTFE 密封 (bar) | 40 | 40 | 32.1 | 19.5 | 12.3 | 7.4 |
| 石墨密封 (bar) | 39.6 | 39.6 | 23.2 | 14.0 | 8.8 | 5.2 |
跳针设置
| 开关 | 功能 | ON | OFF |
|---|---|---|---|
| D1 | 信号选择 | 4-20mA 或 2-10VDC | 0-10VDC |
| D2 | 信号同执行器动作的关系 | 信号增大，执行器回缩 | 信号增大，执行器伸张 |
| D3 | STEP 转换 | 200 STEP | 100 STEP |
| D4 | 输入信号断开后位置 | 执行器停留在原有位置 | 执行器向上打开或向下关闭 |
接线图

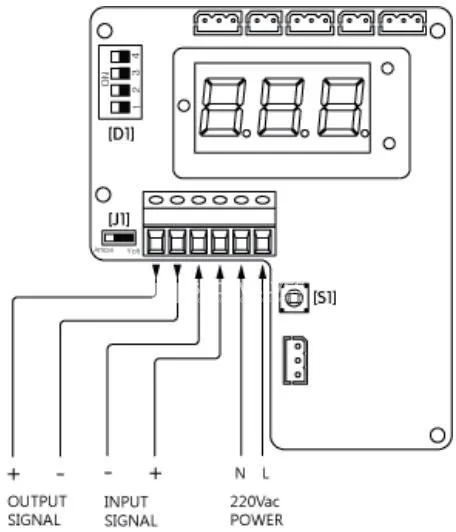

EL4611, 220VAC 比例控制接线图

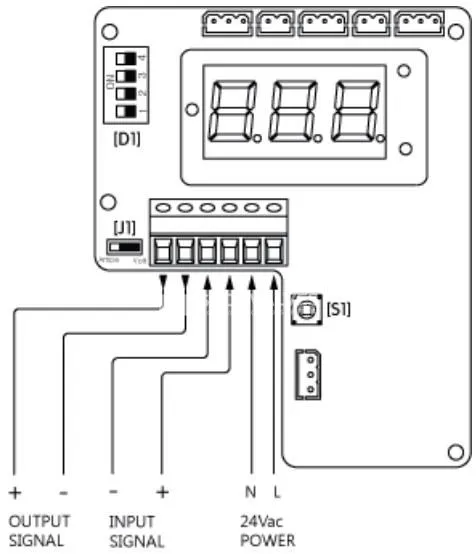

EL4613, 24VAC 比例控制接线图

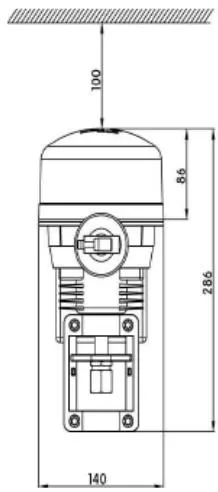

安装尺寸
