产品概述

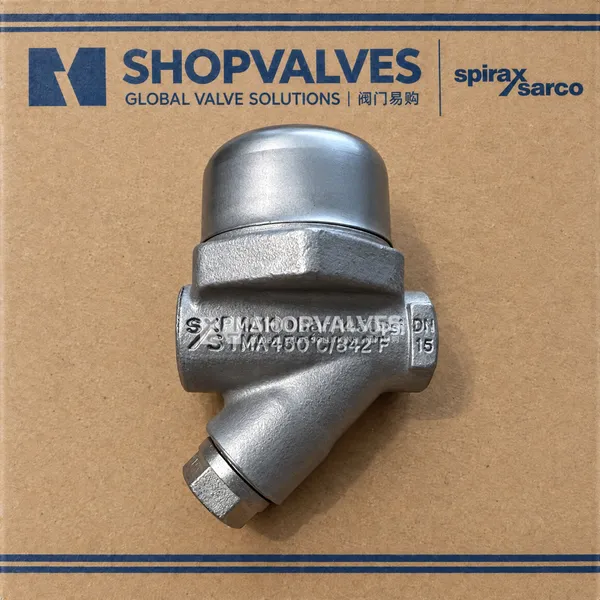

斯派莎克 Spirax Sarco TDS46M 是一款不锈钢热动力型蒸汽疏水阀。该阀门专为小排量应用设计，用于排除冷凝水并阻止蒸汽泄漏，从而防止能源损失并确保系统正常排水。

核心特点

• 不锈钢阀体 (1.4308/ASTM A351 CF8) 和阀盖。
• 可维护和更换的硬化钢阀座及碟片 (1.2379)。
• 内置不锈钢过滤网 (ASTM A478 316L)，防止污垢和颗粒进入并磨损密封面。
• 内置排空气阀，利用双金属环在系统启动时排放非凝结性气体。
• 标配隔热罩，防止疏水阀在低温、有风或雨的环境下因过度散热而频繁动作。

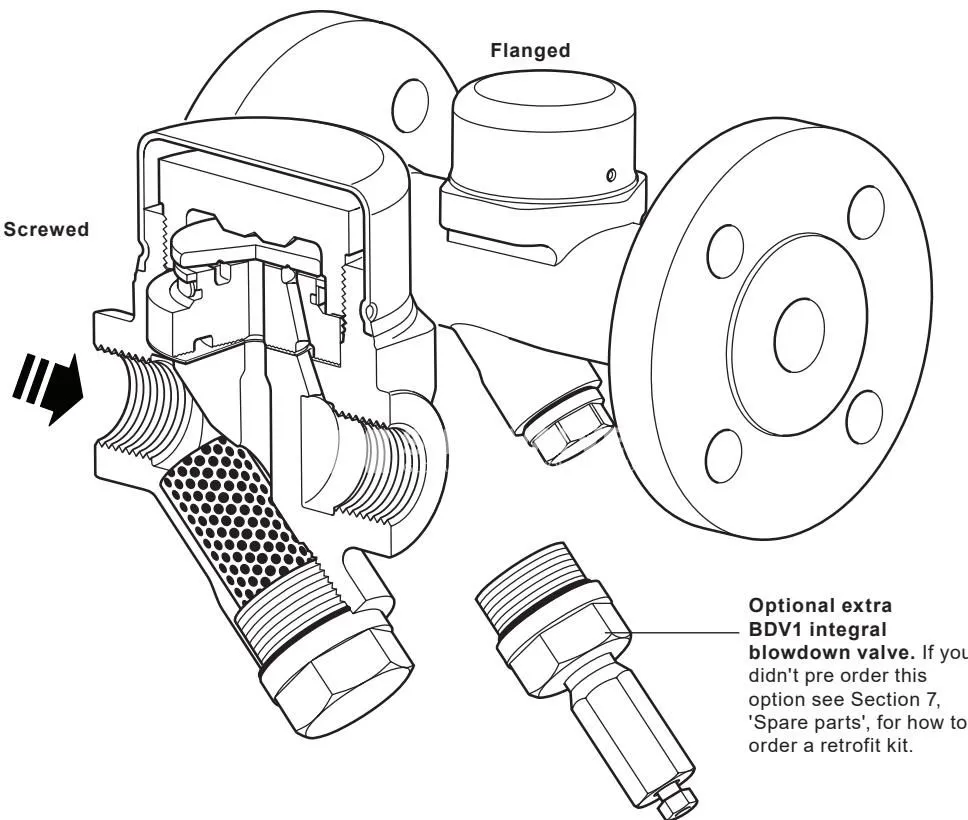

• 可选配 BDV1 一体式排污阀（可预装或作为改造套件提供）。

技术规格

参数	数值
口径	1/2”, 3/4”, 1” (DN15, DN20, DN25)

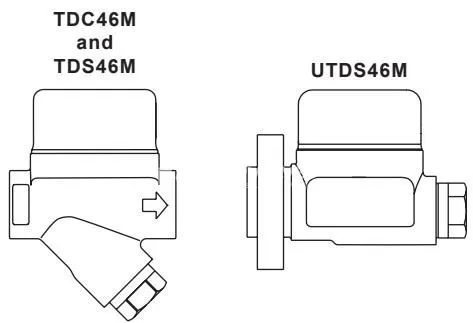

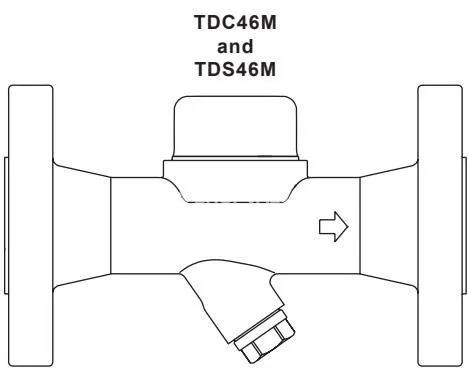

管道连接	螺纹 BSP/NPT, 承插焊, 法兰 (PN40, PN100, ASME 150/300/600)
最大工作压力 (PMO)	46 bar g
最大工作温度 (TMO)	450 °C @ 46 bar g
最低工作压力	1.5 bar g
最大工作背压	不超过上游压力的 80%
最大允许压力 (PMA)	最高 100 bar g @ 50 °C (PN100 / ASME 600)
最大允许温度 (TMA)	最高 450 °C @ 58.3 bar g

适用范围

• 最高压力达 46 bar g 的小排量蒸汽应用。
• 蒸汽主管下降管（疏水阀前需设置下降管段）。
