产品概述

斯派莎克 Spirax Sarco VB21 是一款小型通用破真空器。该设备主要用于冷凝蒸汽（蒸汽）和液体系统，旨在保护工厂和工艺设备免受真空影响，同时使冷凝水顺利从管道和储罐中排出。

核心特点

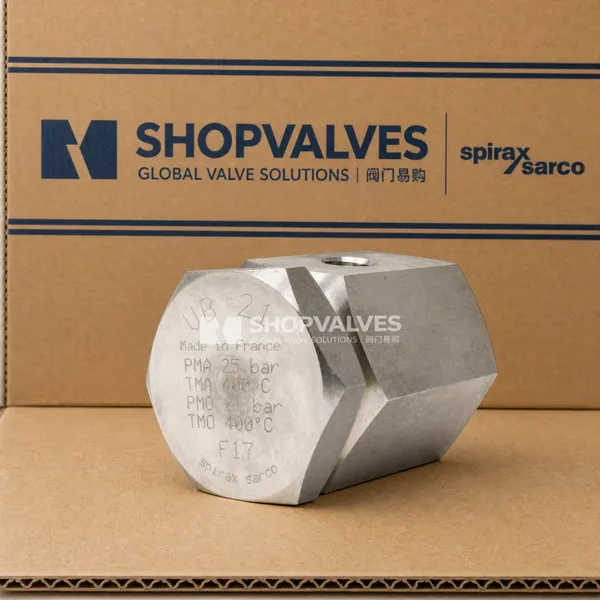

• 不锈钢结构：阀体和阀帽采用 AISI 303 不锈钢制造，阀芯采用 AISI 440C 不锈钢制造。
• 严密关闭：高精度表面的不锈钢球阀芯在正常工作时紧紧接触阀座，确保关闭严密。
• 即时响应：出现真空点时，阀芯立即从阀座上升起，空气进入上阀腔以防止出现真空。打开阀门所需压差（Dp）为 4.6 mmHg。
• Food+ 版本：提供 1/2” VB21 Food+ 版本，附带食品接触法规符合性声明，符合 (EC)1935:2004、(EC)2023:2006、(EU)10/2011 以及 FDA 联邦法规第 21 篇标准。
• 免维修设计：VB21 属于免维修产品，不提供备件；一旦不能正常工作，需更换整个组件。

技术规格

参数	数值

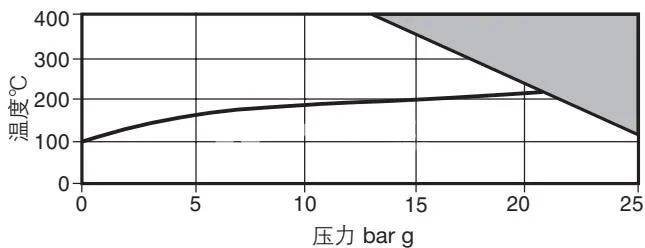

阀体设计条件	PN25
PMA 最大允许压力	25 bar g @ 120°C
TMA 最高允许温度	400°C @ 13 bar g
最低允许温度	-48°C
PMO 最大饱和蒸汽压力	21 bar g
TMO 最高工作温度	400°C @ 13 bar g
最低工作温度	0°C
设计最大冷态水压试验压力	38 bar g

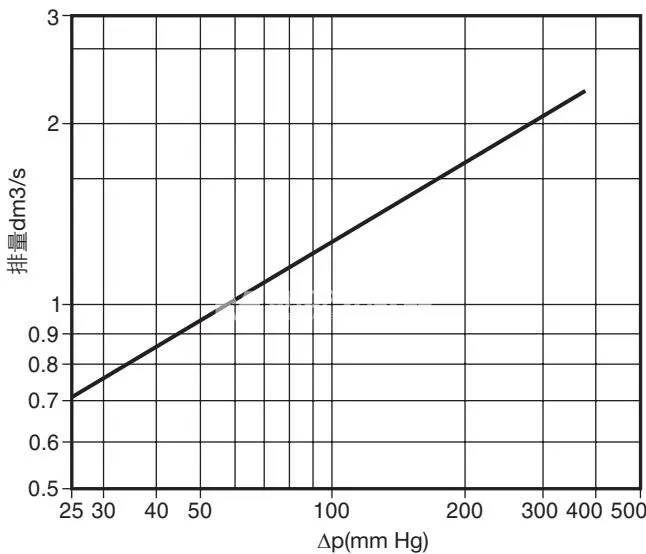

流量系数 (Kv)	0.52
系统接口	1/2” BSP 螺纹或 NPT 螺纹
进气接口	1/8” BSP 螺纹或 NPT 螺纹
重量	0.33 kg

适用范围

• 冷凝蒸汽（蒸汽）系统
• 液体系统
• 食品接触工艺（VB21 Food+ 版本）

安装与运行

VB21 破真空阀必须安装于垂直位置，系统连接口位于破真空阀的底部。如用于蒸汽系统，排空阀必须安装于系统的最高处，以防止阀被冷凝水浸没。

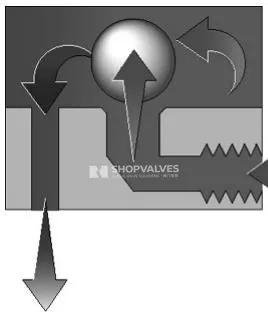

冷却时，蒸汽冷凝导致压力下降。阀芯保持在阀座上，直至上阀腔中的压力小于空气进口压力（通常为大气压力）。出现真空点时，阀芯立即从阀座上升起，空气进入上阀腔，防止出现真空。
