Описание
Обзор продукта
Спиракс Сарко (Spirax Sarco) VB21 представляет собой небольшой вакуумный прерыватель специального назначения. Он используется в системах с конденсирующимся паром и жидкостями для защиты технологического оборудования от образования вакуума, одновременно обеспечивая эффективный отвод конденсата из трубопроводов и резервуаров.
Ключевые особенности

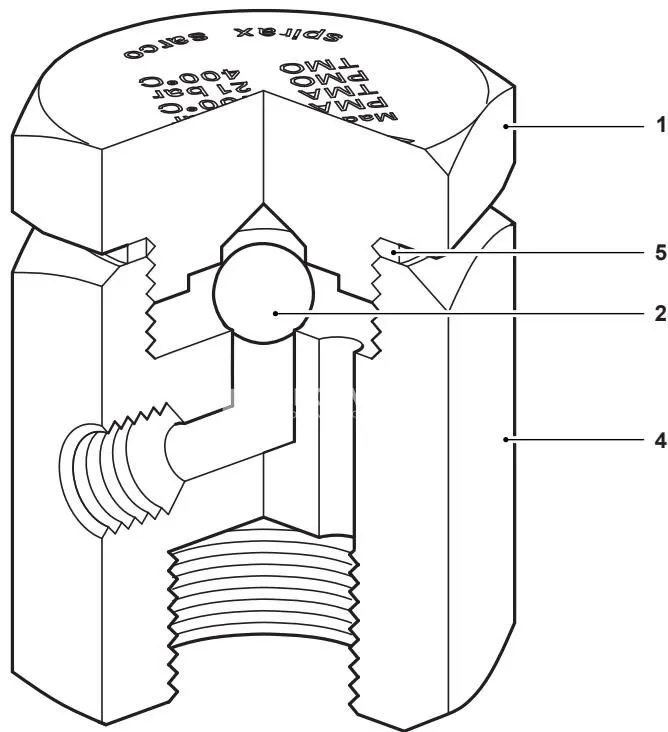

- Конструкция из нержавеющей стали: Корпус и крышка изготовлены из нержавеющей стали AISI 303, клапан — из AISI 440C.
- Герметичное закрытие: Прецизионно шлифованный клапан из нержавеющей стали плотно прилегает к седлу в нормальных рабочих условиях, обеспечивая надежное перекрытие.
- Мгновенное срабатывание: При возникновении вакуума клапан мгновенно поднимается с седла, впуская воздух через верхнюю камеру для предотвращения образования вакуума. Перепад давления, необходимый для открытия, составляет 4.6 мм рт. ст.
- Версия Food+: Доступна версия VB21 Food+ 1/2” с декларацией соответствия для контакта с пищевыми продуктами согласно стандартам (EC)1935:2004, (EC)2023:2006, (EU)10/2011 и FDA CFR Title 21.
- Необслуживаемая конструкция: Устройство не подлежит ремонту; в случае выхода из строя необходимо заменить блок целиком, так как запасные части не поставляются.

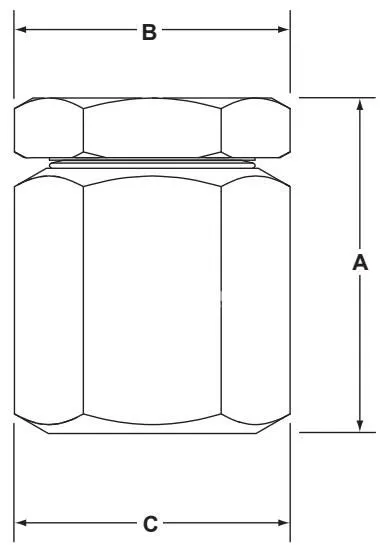

Технические характеристики
| Параметр | Значение |
|---|---|

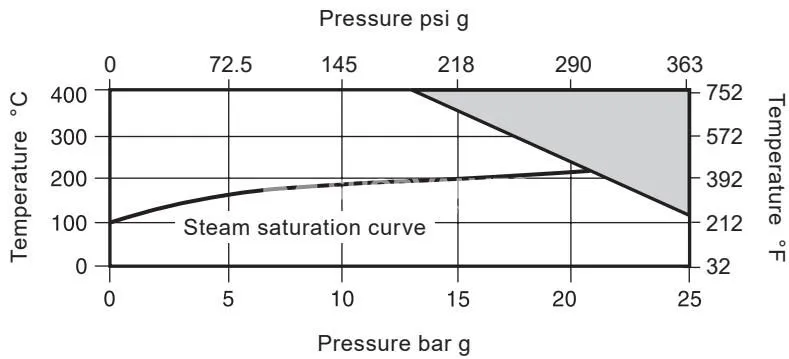

| Расчетные условия корпуса | PN25 |
| PMA (Максимально допустимое давление) | 25 бар изб. при 120 °C |
| TMA (Максимально допустимая температура) | 400 °C при 13 бар изб. |
| Минимально допустимая температура | -48 °C |
| PMO (Максимальное рабочее давление для насыщенного пара) | 21 бар изб. |
| TMO (Максимальная рабочая температура) | 400 °C при 13 бар изб. |
| Минимальная рабочая температура | 0 °C |
| Давление холодных гидравлических испытаний | 38 бар изб. |
| Коэффициент расхода (Kv) | 0.52 |
| Подключение к системе | 1/2” резьба BSP или NPT |
| Подключение для впуска воздуха | 1/8” резьба BSP или NPT |
| Масса | 0.33 кг |
Область применения
- Системы с конденсирующимся паром
- Жидкостные системы
- Процессы, контактирующие с пищевыми продуктами (версия VB21 Food+)
Установка и эксплуатация
Вакуумный прерыватель VB21 должен устанавливаться в вертикальном положении с подключением к системе снизу. В паровых системах вакуумный прерыватель следует устанавливать в самой высокой точке системы, где он не будет затапливаться конденсатом.

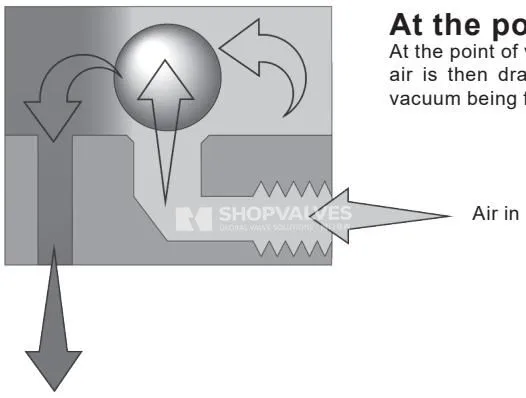

Во время охлаждения пар начинает конденсироваться, что приводит к снижению давления. Клапан остается на верхнем седле до тех пор, пока давление в верхней камере не упадет ниже давления на входе воздуха (обычно атмосферного). В точке вакуума клапан поднимается, впуская воздух в систему.
