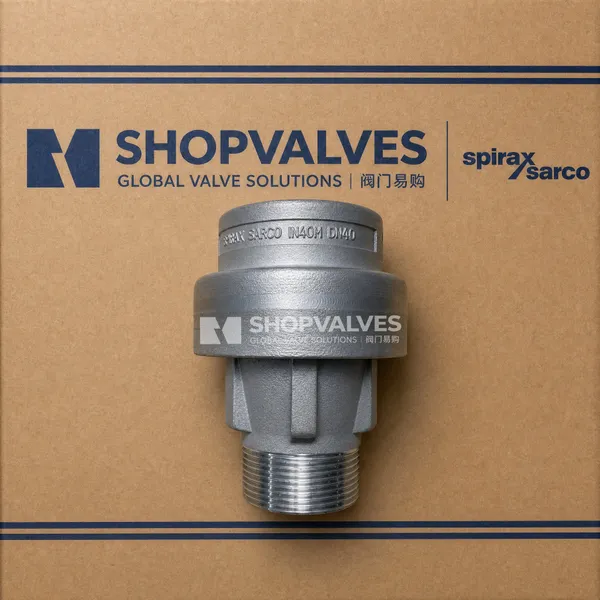

产品概述

斯派莎克 Spirax Sarco IN40M 蒸汽喷射器主要用于在水槽中用蒸汽加热水或其它流体。工作时，蒸汽的喷射将液体从环形孔吸入、混合，再将加热后的热水喷入水箱中。喷射器引起的循环确保了充分的混合，避免了温度分层差异。

核心特点

• 全不锈钢材质（奥氏体不锈钢 ASTM A351 CF3M）。
• 加热、混合和循环，无运动部件。
• 紧凑的设计，噪声和振动最小化。
• 提供 1½” BSPT 外螺纹、1½” NPT 外螺纹或 1½” 对焊（Schedule 80）接口。
• 锅炉给水加热和除氧的理想应用。

技术规格

参数	数值
本体设计压力	PN25
最小操作压力	0.5 barg
最大饱和蒸汽条件	17 barg @ 207°C
最高推荐加热温度	90°C（开式水箱）
材质	奥氏体不锈钢 ASTM A351 CF3M
重量	1.6 kg
尺寸 (B x C)	115 mm x 88 mm

订购说明

例：1-斯派莎克 IN40M 蒸汽喷射器，1½” BSPT 外螺纹，奥氏体不锈钢 ASTM A351 CF3M。

适用范围

• 锅炉给水加热和除氧。
• 水和其它流体的有效蒸汽加热。

安全信息、安装和维修

详细的安装和维修指南随产品提供。下述的信息并不包括足够的安装安全信息。安全信息见 IM-GCM-10。

安装

IN40M 接口为外螺纹（BSPT 或 NPT）或对焊接口。可安装在水槽壁接口上或水槽内的管道上。有必要在水槽壁上安装加强板。安装时不要在喷射器头上用管钳，喷射器上的加强肋是供扳手安装时用的。蒸汽管道必须固定良好，防止振动和水箱壁的应力。建议在螺纹接口使用合适的粘合剂。

管道口径

单个 IN40M 喷射器使用 40 mm 管道。安装多个喷射器时：2 个 IN40M 使用 65 mm 管道，3 个 IN40M 使用 80 mm 管道。

建议安装方式

将喷射器水平安装在低位，位于水槽的中心线（单个喷射器），距离水槽壁最小为 150 mm，并靠近水槽的一端。为了运行安静，喷射器与水槽壁的距离要尽可能大。IN40M 的最小距离如下：

• 0.5 - 7.0 barg：500 mm
• 7.1 - 10.0 barg：750 mm
• 10.1 - 14.0 barg：1000 mm
• 14.1 - 17.0 barg：1250 mm

喷射器下最小水深必须保持 200 mm。

多个喷射器

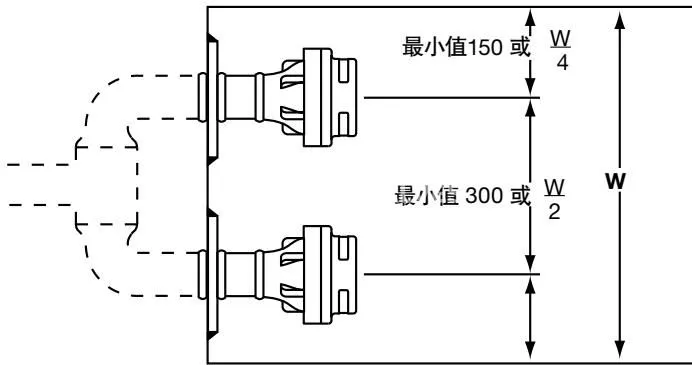

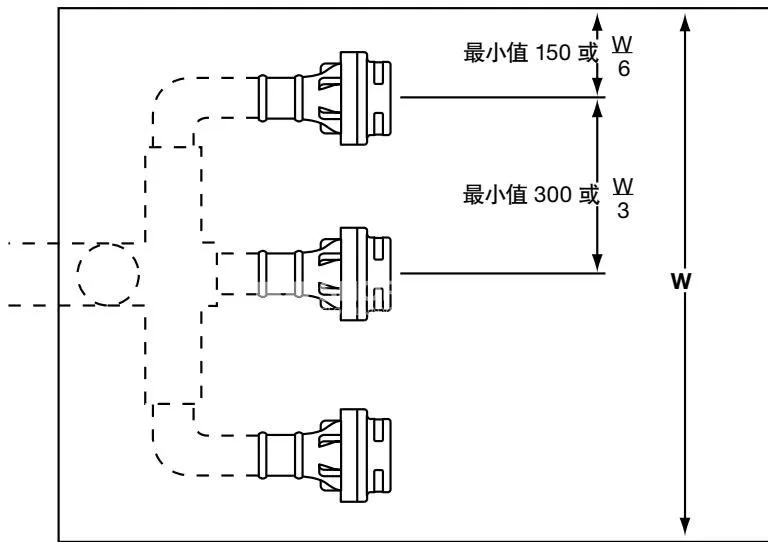

安装喷射器时要沿水槽宽度平均布置以保证充分的混合和最大的循环。喷射器与水槽壁的最小间距为 150 mm，喷射器间的最小间距为 300 mm。

系统

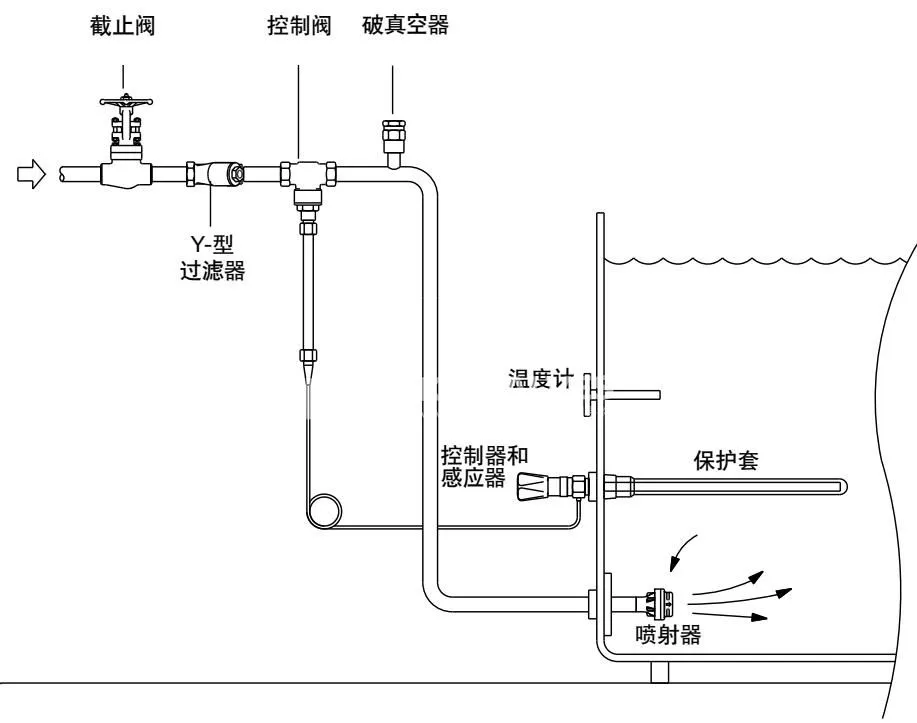

所有系统部件应水平安装于水槽顶盖上方。建议在控制阀的上游安装截止阀和 Y 形过滤器。安装过滤器时要侧装以防止积水。在水槽底向上 1/3 水槽高度处安装感应器和保护管，最好安装在喷射器上方或侧上方。

流量能力

蒸汽喷射器依据蒸汽流量来选择。下表显示了 IN40M 在开式水箱（深度可达 3 米）中的饱和蒸汽流量 (kg/h)。控制阀的选择也会影响蒸汽流量。表中没有的值可以通过线性插值来计算。对某些特定的应用，请与斯派莎克的工程师联系。

系统压力 (barg)	饱和蒸汽流量 (kg/h)
0.5	222
1	400
2	580
3	805
4	970
5	1125
6	1295
7	1445
8	1620
9	1820
10	1950
11	2250
12	2370
13	2595
14	2710
15	2815
16	3065
17	3200

注意：蒸汽压力在喷射器中将大为降低，因此如果控制阀过小（或过大的喷射器）会导致喷射和混合不好。

在要求更高的流量时，可以平行安装两个或多个喷射器。

维修与故障查找

不需专门的维修。建议每年对喷射器和蒸汽供应管道进行一次检查。检查喷射器的喷射口有没有被堵塞并且螺纹是否完好。 较大的噪声或振动可能由喷射器接头松动、喷射口堵塞造成。如果水槽温度超过 90 °C，蒸汽不能完全冷凝，也会发生剧烈振动。
