描述
产品概述

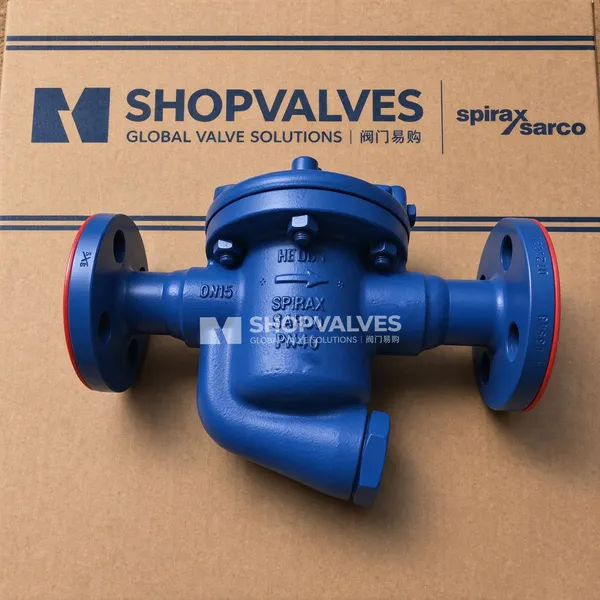

斯派莎克 Spirax Sarco HM34 系列是一款碳钢材质的倒吊桶式蒸汽疏水阀。斯派莎克 HM34 疏水阀用于排除水平蒸汽系统中的冷凝水，以防止积水并维持系统热效率。疏水阀标配内置过滤网，额定饱和蒸汽工作压力最高可达 32 bar g。
核心特点
- 碳钢阀体制造（1/2” 和 3/4” 口径为锻钢，1” 口径为铸钢）。
- 标配内置不锈钢过滤网。
- 专为水平管道安装设计。
- 符合欧洲压力设备指令 97/23/EC (2014/68/EU) 的要求。
- 订购时可要求提供 EN 10204 2.2 证书。
技术规格
| 参数 | 数值 |
|---|---|
| 口径 | 1/2”, 3/4”, 1” (DN15, DN20, DN25) |
| 管道连接 | 螺纹 BSP 或 NPT；承插焊 BS 3799 Class 3000；法兰 EN1092 PN40, ANSI 150, ANSI 300 |
| 阀体设计条件 | PN40 |

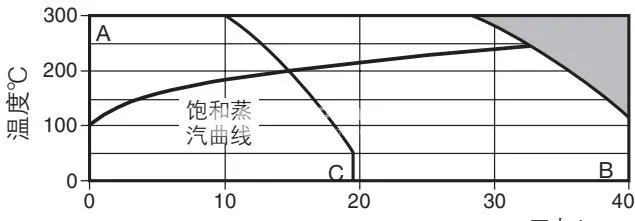

| PMA (最大允许压力) | 40 bar g @ 120 °C |
| TMA (最大允许温度) | 300 °C |
| 最低允许温度 | -10 °C |
| PMO (饱和蒸汽下最大工作压力) | 32 bar g |
| TMO (最大工作温度) | 300 °C |
| 最低工作温度 | 0 °C |
| 设计最大冷态水压试验压力 | 60 bar g |
最大压差 (ΔPMX)
| 口径 | 4 bar | 8.5 bar | 12 bar | 20 bar | 32 bar |
|---|---|---|---|---|---|
| DN15 - 1/2” | HM34/8 | HM34/7 | HM34/6 | HM34/5 | HM34/4 |
| DN20 - 3/4” | HM34/10 | HM34/8 | HM34/7 | HM34/6 | HM34/5 |
| DN25 - 1” | HM34/12 | HM34/10 | HM34/8 | HM34/6 | HM34/5 |
材质

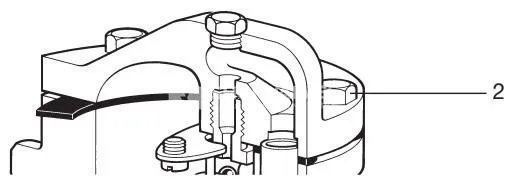

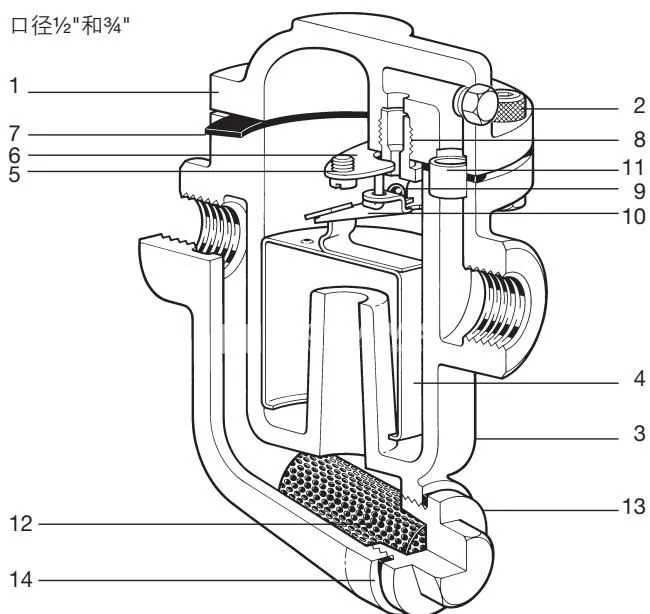

| 部件 | 材质 | 规格 |
|---|---|---|
| 阀盖 (1/2”, 3/4”) | 锻钢 | 1.0460 (C22.8) |
| 阀盖 (1”) | 铸钢 | 1.0619 +N |
| 阀体 | 铸钢 | 1.0619 +N |
| 吊桶 | 不锈钢 | BS 1449 304 S31 |
| 阀芯导向盘 | 不锈钢 | BS 1449 304 S11 |
| 阀盖垫片 | 加强型片状石墨 | |
| 阀座 | 不锈钢 | AISI 440B |
| 阀芯 | 不锈钢 | AISI 440B |
| 阀芯连杆 | 不锈钢 | BS 1449 321 S31 |
| 过滤网 | 不锈钢 | ASTM A240 316L |
| 过滤器盖 | 钢 | 1.0460 (C22.8) |
适用范围
- 蒸汽系统（2类流体）
- 空气系统
- 水和冷凝水系统
安装说明
安装时保持阀体竖直，确保吊桶的上下垂直动作。阀的进口和出口水平，同时疏水阀安装在排水点的下方，以保持疏水阀内的水封。应在疏水阀之前布置一小段下降管，一般长度为 150 mm。

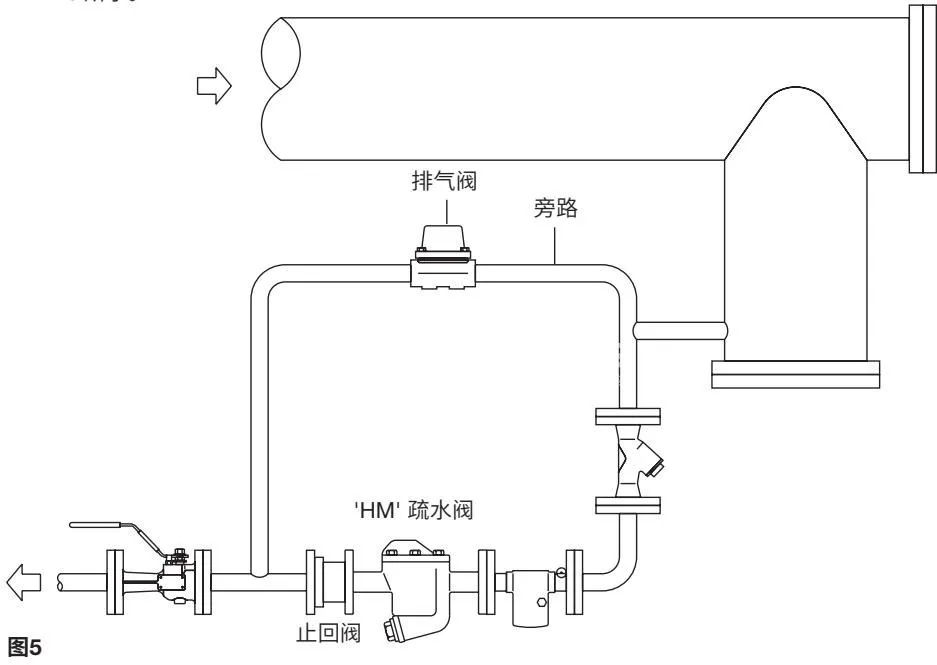

如果疏水阀不得不安装在高于排水点的位置，应该使用一个小口径的排水管，在底部布置一段“U”型的冷凝水密封。并在疏水阀前安装止回阀，防止阀内水封的流失。倒吊桶疏水阀无法快速地排除空气；在工艺应用中，需要一个单独的排空气阀并列安装在疏水阀的上方。
