Описание
Обзор продукта
Спиракс Сарко (Spirax Sarco) HM34 Series представляет собой конденсатоотводчик с опрокинутым поплавком из углеродистой стали. Устройство отводит конденсат из горизонтальных паровых систем для предотвращения скопления воды и поддержания тепловой эффективности. Конденсатоотводчик стандартно оснащен встроенным фильтром и рассчитан на работу с насыщенным паром при давлении до 32 бар изб.
Ключевые особенности
- Корпус из углеродистой стали (кованая сталь для размеров 1/2” и 3/4”, литая сталь для размера 1”).
- Встроенный сетчатый фильтр из нержавеющей стали в стандартной комплектации.
- Предназначен специально для установки на горизонтальных трубопроводах.
- Соответствует требованиям Директивы по оборудованию, работающему под давлением 2014/68/EU.
- По запросу поставляется с сертификатом EN 10204 2.2.
Технические характеристики

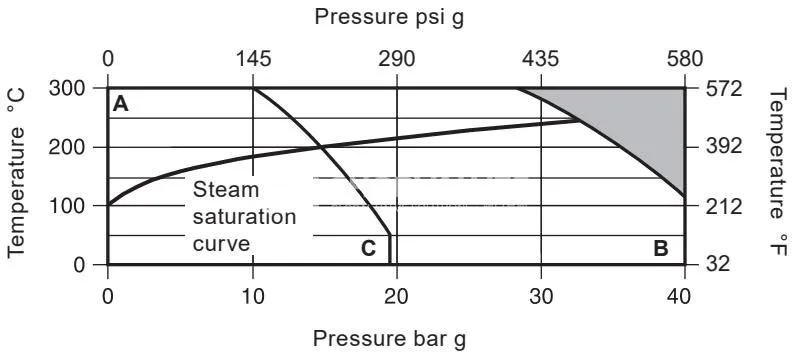

| Параметр | Значение |
|---|---|
| Размеры | 1/2”, 3/4”, 1” (DN15, DN20, DN25) |
| Присоединения | Резьбовые BSP T Rp (ISO 7-1) или NPT; Под приварку внахлест BS 3799 Class 3000; Фланцевые EN 1092 PN40, ANSI 150, ANSI 300 |
| Расчетные условия корпуса | PN40 |
| PMA (Максимально допустимое давление) | 40 бар изб. при 120 °C |
| TMA (Максимально допустимая температура) | 300 °C |
| Минимально допустимая температура | -10 °C |
| PMO (Максимальное рабочее давление) | 32 бар изб. для насыщенного пара |
| TMO (Максимальная рабочая температура) | 300 °C |
| Минимальная рабочая температура | 0 °C |
| Максимальное давление холодного гидравлического испытания | 60 бар изб. |
Максимальное перепад давления (ΔPMX)
| Размер | 4 бар | 8.5 бар | 12 бар | 20 бар | 32 бар |
|---|---|---|---|---|---|
| DN15 - 1/2” | HM34/8 | HM34/7 | HM34/6 | HM34/5 | HM34/4 |
| DN20 - 3/4” | HM34/10 | HM34/8 | HM34/7 | HM34/6 | HM34/5 |
| DN25 - 1” | HM34/12 | HM34/10 | HM34/8 | HM34/6 | HM34/5 |

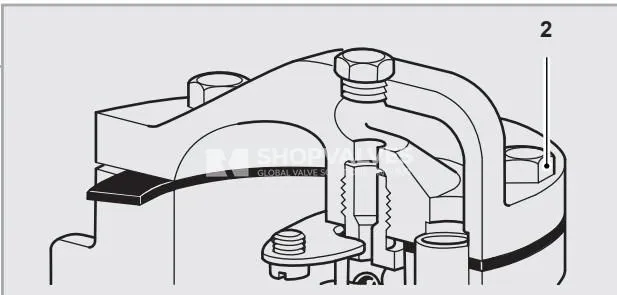

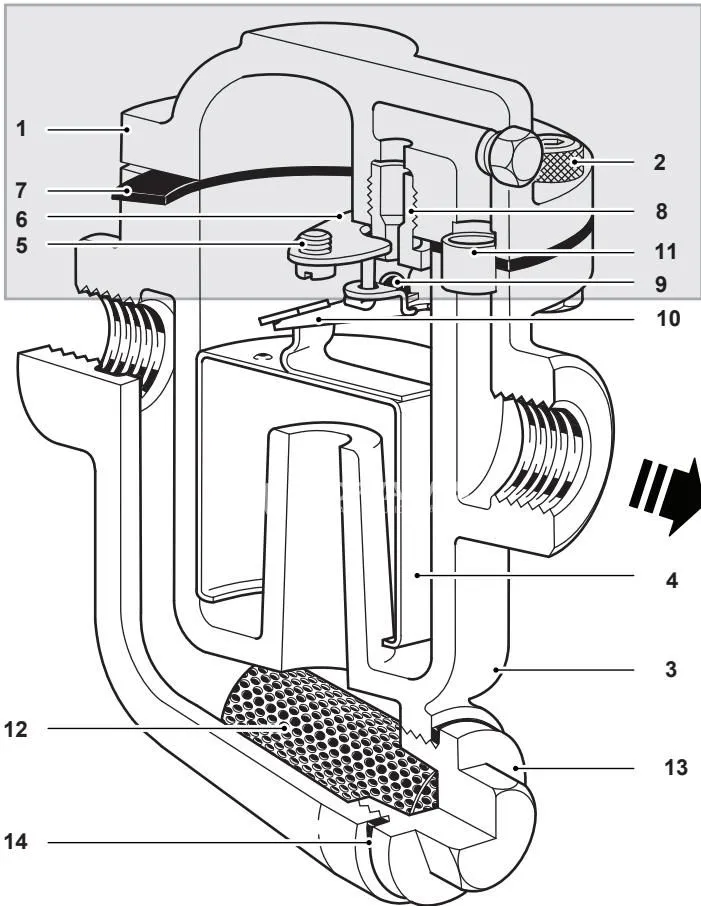

Материалы
| Деталь | Материал | Спецификация |
|---|---|---|
| Крышка (1/2”, 3/4”) | Кованая сталь | 1.0460 (C22.8) |
| Крышка (1”) | Литая сталь | 1.0619 +N |
| Корпус | Литая сталь | 1.0619 +N |
| Поплавок | Нержавеющая сталь | BS 1449 304 S31 |
| Направляющая пластина клапана | Нержавеющая сталь | BS 1449 304 S11 |
| Прокладка крышки | Армированный терморасширенный графит | |
| Седло клапана | Нержавеющая сталь | AISI 431 |
| Клапан | Нержавеющая сталь | AISI 440B |
| Рычаг клапана | Нержавеющая сталь | BS 1449 321 S31 |
| Сетка фильтра | Нержавеющая сталь | ASTM A240 316L |
| Крышка фильтра | Сталь | 1.0460 (C22.8) |
Область применения
- Паровые системы (жидкости группы 2)
- Воздушные системы
- Системы водоснабжения и возврата конденсата
Указания по установке
Конденсатоотводчик должен быть установлен вертикально, чтобы поплавок мог свободно перемещаться вверх и вниз. Входной и выходной патрубки должны находиться в горизонтальной плоскости, а сам конденсатоотводчик должен быть установлен ниже точки дренажа для поддержания гидрозатвора вокруг открытого конца поплавка. Перед конденсатоотводчиком должен быть предусмотрен небольшой опускной участок трубы (обычно 150 мм).

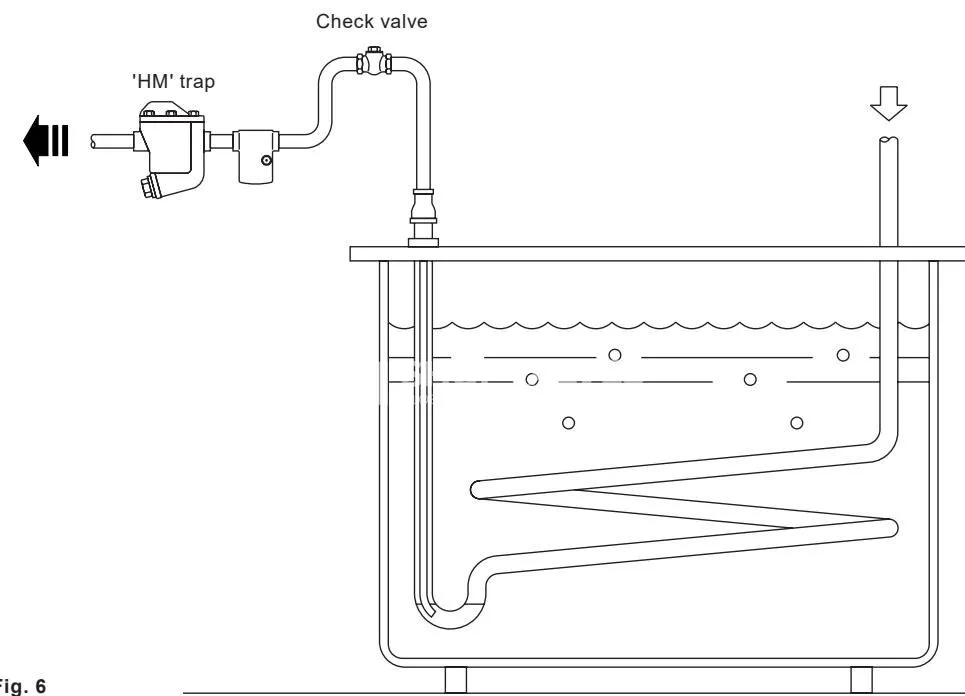

Если конденсатоотводчик необходимо установить выше точки дренажа, следует использовать подъемную трубу малого диаметра с U-образным гидрозатвором, а перед конденсатоотводчиком установить обратный клапан для предотвращения потери внутреннего гидрозатвора. Конденсатоотводчики с опрокинутым поплавком не обеспечивают быстрого отвода воздуха; в технологических процессах требуется параллельная установка отдельного внешнего воздухоотводчика.
